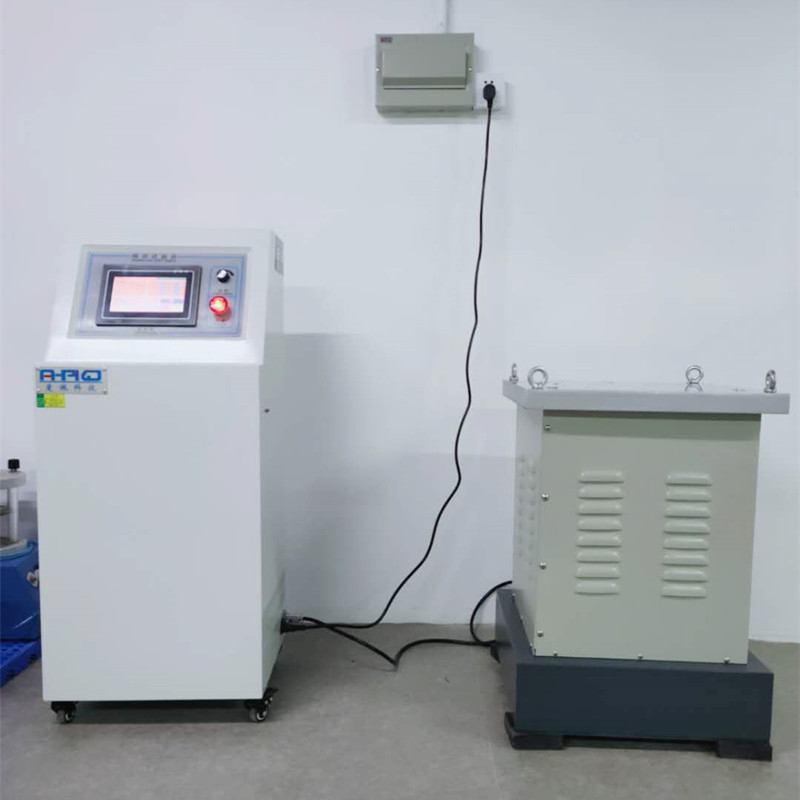

振幅可调振动试验机AP-ZD-Z003,本试验机是模拟电子类产品，比如电池，汽车，玩具，电脑等产品，可制造出路面上的振动试验，有几个方向的振动，前后左右或者上下等，可以做单向也可以做双向的，依个人需求而定
振幅可调振动试验机技术参数：
振幅可调振动试验机：型号：AP-ZD系列（具体型号请根据自己产品的要求再跟业务员确定）
2、振动台以频率分：0.5~5000HZ
3、振动台控制模式：全功能标准控制
4、振动方式：三轴[控制箱+2个台体(垂直(上下/Y轴)+水平(左右或前后/Z+X轴)]
5、振动方向：三轴[2个台体,垂直(上下/Y轴)+水平(左右或前后/Z+X轴)]
6、振动波形：三轴[垂直(Y.上下)＋水平:(X/Z轴)OR(前后/左右)]正弦波-可选择(半波或全波)
7、试验负载(kg)：100kg（更大重量请下单或者报价前说明，因为会有影响到售价）
8、振幅：0~5.2mm/加速度：0~22g)
9、振动频率：0.5~5000 Hz可任意设定(±0.1%)
10、振动台面尺寸H：6mm
11、台体尺寸：垂直台体尺寸：500*160*500mm/水平台体:50*25*50CM
12、台面尺寸：500*6*500mm 另有9种标准(台体/台面)尺寸可选择（非标尺寸还可以定制）
①20：垂直台体：200*160*200mm/水平台体:200*250*200mm
②35：垂直台体：350*160*350mm/水平台体:350*250*350mm
③50：垂直台体：500*160*500mm/水平台体:500*250*500mm
④75：垂直台体：750*160*750mm/水平台体:750*250*750mm
⑤80：垂直台体：800*160*800mm/水平台体:800*250*800mm
⑥100：垂直台体：1000*160*1000mm/水平台体:1000*250*1000mm
⑦125：垂直台体：1250*160*1250mm/水平台体:1250*250*1250mm
⑧150：垂直台体：1500*160*1500mm/水平台体:1500*250*1500mm
⑨200：垂直台体：2000*160*2000mm/水平台体:2000*250*2000mm
13、加速度可任意调：0~22g(220m/s2)
①频率:45~5000HZ 可做到20g
②频率:55~5000HZ 加速度为主
③频率:80HZ为20G,振幅可做到有1.56mm，5000HZ为20g,振幅可做到0.0004mm
④在频率10Hz且无负荷下,此情况不可碰撞,加速度量测值为-1g
⑤在频率50Hz且无负荷下,此情况不可碰撞,加速度量测值为-20g
⑥频率45Hz且在负荷一半下,不可碰撞,加速度量测值为-20g
⑦频率50Hz负荷下,此情况不可碰撞,加速度量测值为----20g
加速度(单位g)=0.002*(50Hz)2*4(振幅单位mmp-p)=20g(196m/s2 )
14、振幅：(可任意调范围mmp-p): 0-5.2mm(不准碰撞情况)
①频率:0.5~40HZ 可做到5mm:不准碰撞情况
a:在频率1Hz且无负荷下,位移为5mm(p-p),此情况不可碰撞,
b:在频率50Hz且无负荷下,位移为4mm(p-p),此情况不可碰撞
c:在频率40Hz且在负荷一半情况下,位移可达到为5mm(p-p),小于此位移值
d:在频率20Hz且在负荷情况下，其振动平台的位移量测值为5mm,
②频率:0.5~55HZ 以振幅为主
③频率:1HZ为5mm,加速度可做到0.01g，35HZ为5mm,加速度可做到12.25g
15、正弦波激振力(推力 F)：2200kgf(F=重量*加速度)
16、时间控制】任何时间可设(秒为单位)
①执行时间(以秒为单位):0~65500秒(约18时)
②共可执行时间:循环次数(可设65500次*18时=5万天)(约135年)
- 高频振动台|高频振动试验台严酷条件下电源电压(V)：220±20%/(50/60Hz)，严酷条件下电流：10（A），功率：2.2 KW(大)。
